Es
mucho más fácil trabajar con menos ceros y
utlizar los
símbolos, y a la hora de resolver problemas usamos menos
números.
Otra cuestión importante es la representación
gráfica de una resistencia. Los símbolos
más
usados son los siguientes:
Código de colores
Las resistencias habituales tienen una banda de varios colores que
indican su valor y la precisión de dicho valor. Lo normal
son
tres bandas que indican el valor ideal de la resistencia y otra que nos
indica el posible error que puede tener ese valor. En la
siguiente
tabla se resumen todos los valores:
|
Color |
Primer color |
Segundo color |
Tercer color |
| Negro |
|
0 |
0 |
1 |
| Marrón |
|
1 |
1 |
10 |
| Rojo |
|
2 |
2 |
100 |
| Naranja |
|
3 |
3 |
1000 |
| Amarillo |
|
4 |
4 |
10000 |
| Verde |
|
5 |
5 |
100000 |
| Azul |
|
6 |
6 |
1000000 |
| Violeta |
|
7 |
7 |
10000000 |
| Gris |
|
8 |
8 |
100000000 |
| Blanco |
|
9 |
9 |
1000000000 |
El cuarto valor es el de la tolerancia y tiene los siguientes valores y
colores:
| Marrón |
|
+/- 1% |
| Oro |
|
+/- 5% |
| Plata |
|
+/- 10% |
| Ninguno |
|
+/- 20% |
La interpretación es muy sencilla, si por ejemplo queremos
identificar la siguiente resistencia:
Los colores que se pueden ver son : El verde, azul, rojo y
oro.
El orden que hay que seguir normalmente es empezar por el color
más pegado a un extremo y los tres primeros
representarán
al valor ideal, en caso de no coincidir con esta regla serán
los
que están alineados a la misma distancia. La banda
más
distante o separada será la tolerancia.
VERDE =
5 AZUL= 6 ROJO= 100
==> 5600
= 5.6
ORO = + / - 5% ==> +/- 5 % de 5600
= + / - 280
Resistencias variables
Existen resistencias de las que se puede regular su valor manualmente:
Estas son las resistencias variables. Su razón de existir
puede
ser variada, pero entre ellas destacan la necesidad de regular
diferentes circuitos, por ejemplo el volumen de un auricular.
También sirven para alcanzar una mayor precisión
cuando
hacemos un cálculo matemático para un circuito,
puesto
que no existen todos los valores de resistencias comerciales.
Las dos imágenes anteriores son resistencias variables.
Ambas
tienen tres patillas: Las dos de los extremos marcan el
máximo
valor de resistencia y la que hay en medio se combina con cualquiera de
los extremos para dar un valor intermedio al regularlas.

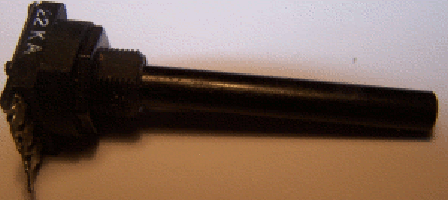

La resistencia variable de la izquieda se regula con un
pequeño
destornillador, mientras que la de la derecha se regula con los dedos.
".
