Introducción
Las placas de circuitos impresos son el soporte
para montar diferentes componentes electrónicos e
interconectarlos. Existen diferentes modelos en tamaño, material
de fabricación, etc.
Suelen estar fabricadas de cobre por un lado y por el otro de un
material aislante, como puede ser la baquelita o la fibra de vidrio.
Muchas de ellas suelen tener una sustancia sobre el cobre de
propiedades fotosensibles, para imprimir en ellas las pistas del
circuito a montar.
Ampliación
El proceso para hacer una placa de circuito
impreso es relativamente largo y trabajoso. Antes de hacer la placa es
necesario haber diseñado el circuito y haber probado que
funciona adecuadamente. Es por ello que antes de fabricarla se monte el

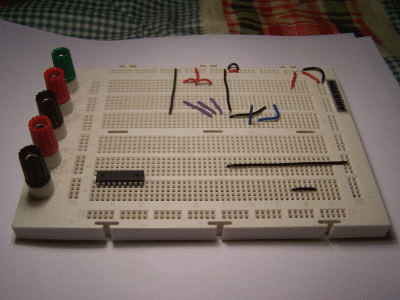

circuito en una placa de pruebas donde las conexiones se hacen con
cables muy finos y fáciles de poner y quitar. Una vez comprobado
que todo es correcto podemos pensar en fabricar una placa de circuito
impreso.
Otra forma de evitar realizar todo el proceso de fabricación del
circuito impreso donde hay que usar ácido, taladrar, poseer una

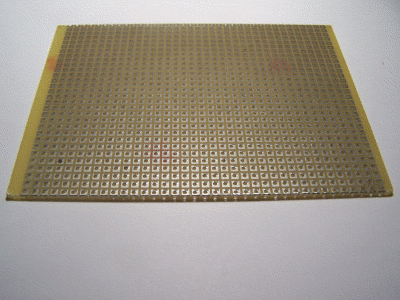

insoladora... existen placas con muchos agujeritos donde se pueden
meter los componentes electrónicos y unirlos mediante
pequeños cables soldados. Es una solución menos trabajosa
pero de peor calidad.
