Introducción
Un circuito integrado es una pastilla muy delgada
donde se encuentran miles o millones de componentes
microelectrónicos interconectados (diodos, transistores,
resistencias y condensadores) que ocupan una superfie que ronda el
centímetro cuadrado. Cada circuito integrado puede
desempeñar funciones muy diferentes, desde el control de todas
las funciones de una calculadora, captar una señal de radio,
amplificar una señal eléctrica ...
Su máxima expresión es el microprocesador, que es el
corazón de los ordenadores y que alcanza un complejidad
máxima, es muy difícil de comprender, aunque casi nadie
cuestiona.

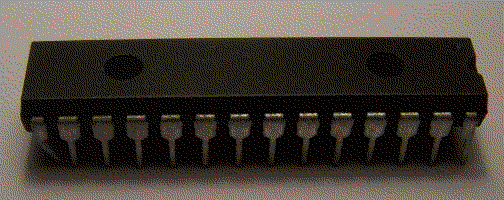

En las imágenes anteriores se muestran dos circuitos integrados,
uno de siete patillas por cada lado y otra de catorce. Dependiendo de
la función que tenga cada chip desempeñarán una
funciones diferentes. Las patillas que siempre hay son las de
alimentación, el polo positivo y el polo negativo.
Cada patilla tiene una numeración. La patilla número uno
es la que tiene una muesca redonda (se ve en el circuito de la derecha
en el borde superior derecho).
Los zócalos
Los zócalos son estructuras de
plástico y metal donde se conectan los circuitos integrados. Se
sueldan a las placas de circuitos impresos y luego se introducen los
chips. Su finalidad es variada, desde evitar que la soldadura
pueda fundir los circuito hasta sacarlos y cambiarlos por otros nuevos
(aunque del mismo tipo), ya sea porque se hayan roto o para modificar
la información que contienen.
Hoy en día en la industria no se se suelen utilizar ya que los circuitos integrados se sueldan directamente a las placas.

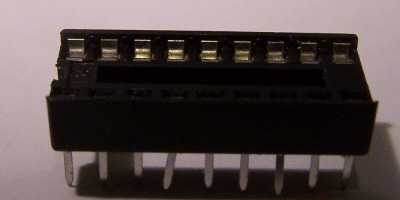

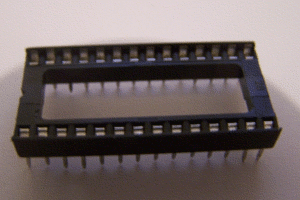

El zócalo de la imagen derecha sirve para chips de 28 patillas y
el de la derecha para chips de 18 patillas. Este tipo de zócalo
es de patillas flexibles.
